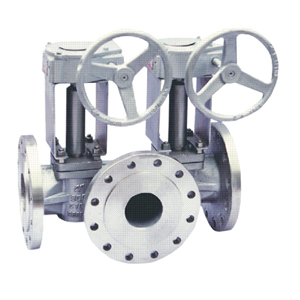

单(双)冲洗旋塞阀

单(双)冲洗旋塞阀


单(双)冲洗旋塞阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰、焊接,结构形式可选用单动洗、双动洗,密封结构可选用软密封、硬密封,压力范围PN0.1-10Mpa,公称通径为DN50-250mm,材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配,如果您是非专业人士,欢迎您向本公司来电咨询。
冲洗旋塞阀结构尺寸:

公称通径 150LB 单动洗 公称通径 150LB 双动洗
A B φ A B C φ
2" 216 278 54.8 2" 432 115 278 54.8
3" 305 278 82.8 3" 585 140 293 82.8
4" 356 293 108.2 4" 686 150 308 108.2
6" 432 308 161.5 6" 842 200 320 161.5
8" 508 320 211.6 8" 970 270 270 211.6
10" 572 333 264.7 10" 1144 350 350 264.7
公称通径 300LB 单动洗 公称通径 300LB 双动洗
A B φ A B C φ
2" 216 278 54.8 2" 432 115 278 54.8
3" 305 278 82.8 3" 585 140 293 82.8
4" 356 293 108.2 4" 686 150 308 108.2
6" 432 308 161.5 6" 842 200 320 161.5
8" 508 320 211.6 8" 970 270 270 211.6
10" 572 333 264.7 10" 1144 350 350 264.7
