QY347F-40P氧气球阀

结构说明
1、本阀主要由阀体、阀盖、阀瓣等零件组成；
2、球形阀体，手里均匀;3、本阀为手动操作，顺时针旋转手轮，阀门关闭，逆时针旋转手轮，阀门开启；
3、DN50以下无滚珠轴承，
4、DN150、DN200、DN250、DN300等大口径阀门增设副阀瓣。介质流从阀瓣上部流向下方。

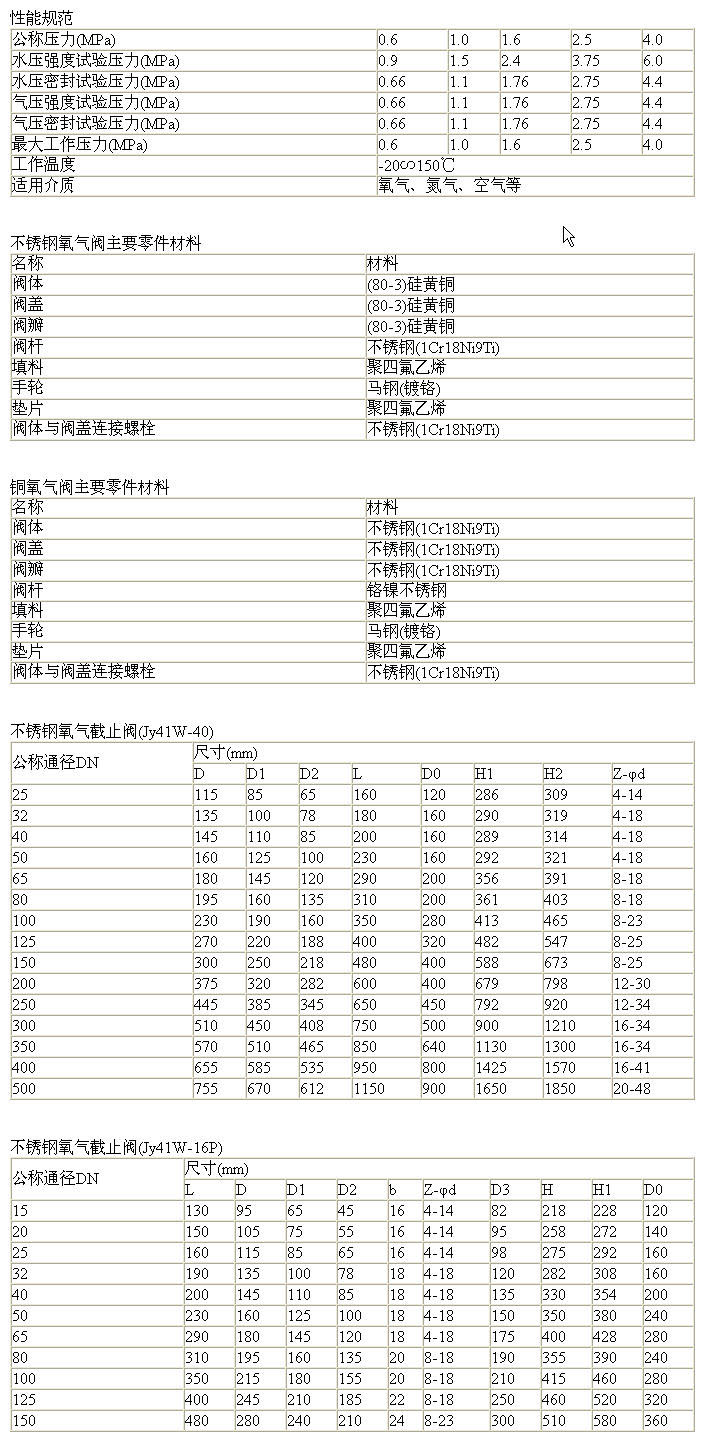

性能规范
公称口径：DN15-DN600
公称压力：0.6MPa-4.0MPa
适用温度：≤150℃
适用介质：氧气、氮气等
检验标准：JB/T 9090-89
阀体材料：1Cr18Ni9Ti
结构长度：ANSI B16.10

主要特点
1、本产品系列特殊设计的不锈钢或铜合金截止阀，主要用于氧压机加压后的管道。
2、启闭灵活。本阀根据通径的大小采用两种结构，小通径的为普通结构，大通径的增设副阀瓣，以平衡阀前和阀后压差，减少启闭力矩。
3、安全可靠。本阀制造时采用严格禁油措施，填料材质为聚四氟乙烯，阀杆设计成升降杆，即阀杆升降时不转动，阀瓣随其升降，因而减少对填料的磨损，同时上密封磨损亦降到低程度。所有阀件在安装前均经过严格脱脂，确保使用时安全可靠。
4、阀杆外露部分均有保护措施，可以防止尘土和油污，支架轴承润滑采用氟化脂。
5、在法兰端加设导电螺孔，以防静电。
